Roscas en pulgadas · ASME B1.1

UNF

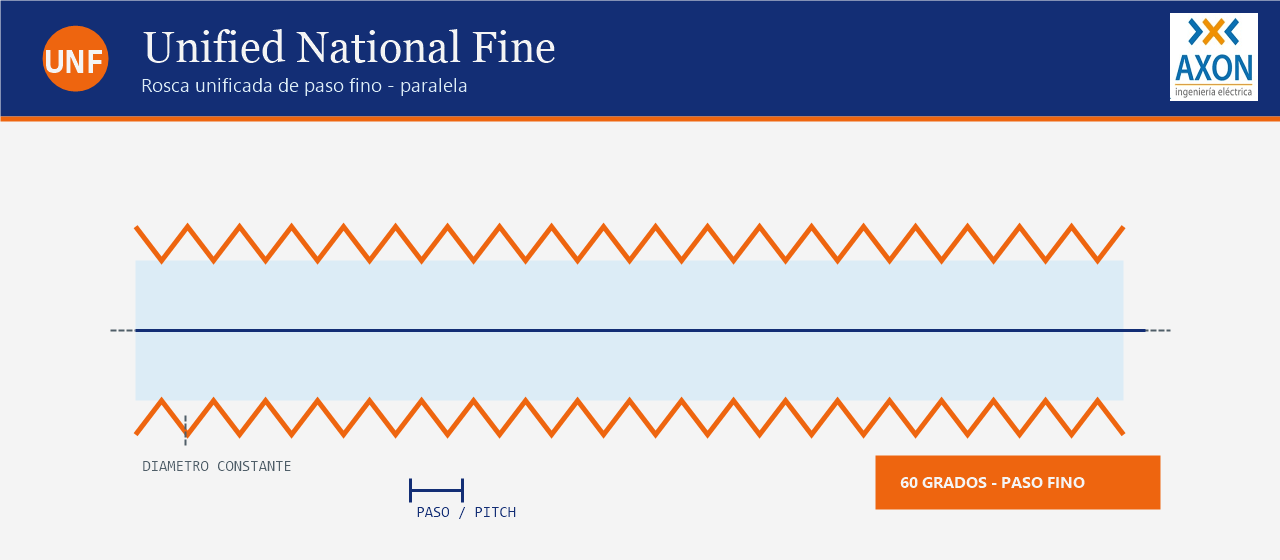

Serie americana paralela de paso fino. Tiene más hilos por pulgada que UNC para el mismo diámetro.

Cómo reconocerla

Rosca unificada de paso fino

Gráfico de la medida seleccionada

SELECCIÓN —

Vista frontal · círculos a escala relativa

Ø EXTERIOR
— BROCA
—

El círculo interior representa el agujero antes de pasar el macho.

Vista lateral · forma del hilo

— —

Pulsa Ver gráfico en otra fila para cambiar esta explicación.

Designación	Serie	Densidad TPI	Paso pulg	Paso mm	Ø mayor pulg	Ø mayor mm	Broca aprox. pulg	Broca aprox. mm
#0-80	UNF	80	0,01250	0,3175	0,0600	1,524	0,0475	1,207
#1-72	UNF	72	0,01389	0,3528	0,0730	1,854	0,0591	1,501
#2-64	UNF	64	0,01563	0,3969	0,0860	2,184	0,0704	1,788
#3-56	UNF	56	0,01786	0,4536	0,0990	2,515	0,0811	2,061
#4-48	UNF	48	0,02083	0,5292	0,1120	2,845	0,0912	2,316
#5-44	UNF	44	0,02273	0,5773	0,1250	3,175	0,1023	2,598
#6-40	UNF	40	0,02500	0,6350	0,1380	3,505	0,1130	2,870
#8-36	UNF	36	0,02778	0,7056	0,1640	4,166	0,1362	3,460
#10-32	UNF	32	0,03125	0,7938	0,1900	4,826	0,1588	4,032
#12-28	UNF	28	0,03571	0,9071	0,2160	5,486	0,1803	4,579
1/4-28	UNF	28	0,03571	0,9071	0,2500	6,350	0,2143	5,443
5/16-24	UNF	24	0,04167	1,0583	0,3125	7,938	0,2708	6,879
3/8-24	UNF	24	0,04167	1,0583	0,3750	9,525	0,3333	8,467
7/16-20	UNF	20	0,05000	1,2700	0,4375	11,113	0,3875	9,843
1/2-20	UNF	20	0,05000	1,2700	0,5000	12,700	0,4500	11,430
9/16-18	UNF	18	0,05556	1,4111	0,5625	14,288	0,5069	12,876
5/8-18	UNF	18	0,05556	1,4111	0,6250	15,875	0,5694	14,464
3/4-16	UNF	16	0,06250	1,5875	0,7500	19,050	0,6875	17,463
7/8-14	UNF	14	0,07143	1,8143	0,8750	22,225	0,8036	20,411
1-12	UNF	12	0,08333	2,1167	1,0000	25,400	0,9167	23,283
1 1/8-12	UNF	12	0,08333	2,1167	1,1250	28,575	1,0417	26,458
1 1/4-12	UNF	12	0,08333	2,1167	1,2500	31,750	1,1667	29,633
1 3/8-12	UNF	12	0,08333	2,1167	1,3750	34,925	1,2917	32,808
1 1/2-12	UNF	12	0,08333	2,1167	1,5000	38,100	1,4167	35,983
