Roscas en pulgadas · ASME B1.1

UNC

Serie americana paralela de uso general. Tiene menos hilos por pulgada que UNF para el mismo diámetro.

Cómo reconocerla

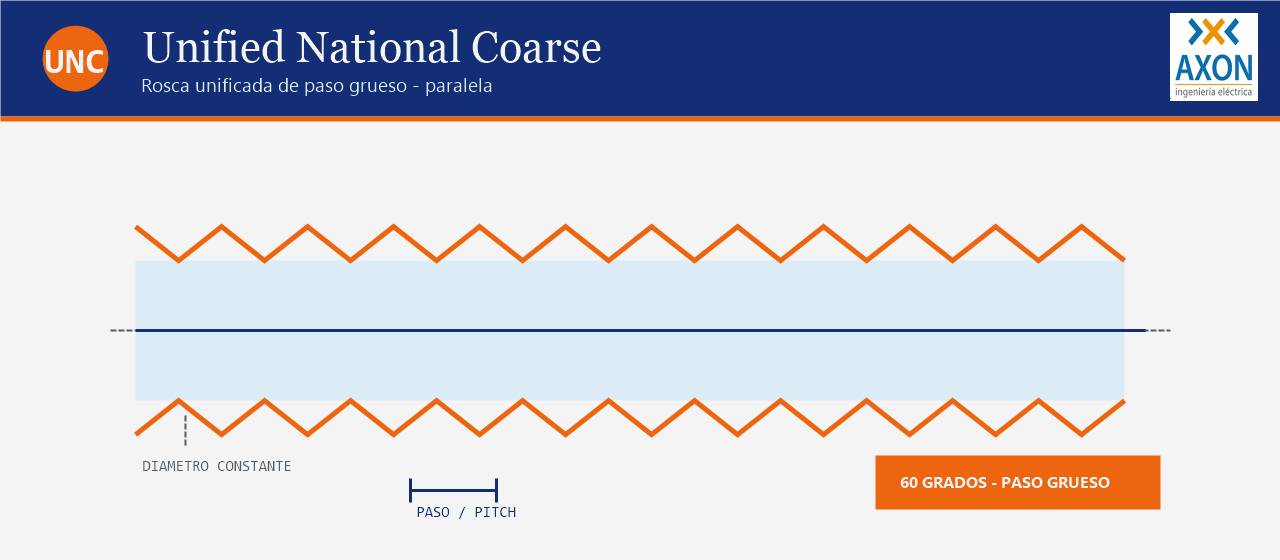

Rosca unificada de paso grueso

Gráfico de la medida seleccionada

SELECCIÓN —

Vista frontal · círculos a escala relativa

Ø EXTERIOR
— BROCA
—

El círculo interior representa el agujero antes de pasar el macho.

Vista lateral · forma del hilo

— —

Pulsa Ver gráfico en otra fila para cambiar esta explicación.

Designación	Serie	Densidad TPI	Paso pulg	Paso mm	Ø mayor pulg	Ø mayor mm	Broca aprox. pulg	Broca aprox. mm
#0-80	UNC	80	0,01250	0,3175	0,0600	1,524	0,0475	1,207
#1-64	UNC	64	0,01563	0,3969	0,0730	1,854	0,0574	1,457
#2-56	UNC	56	0,01786	0,4536	0,0860	2,184	0,0681	1,731
#3-48	UNC	48	0,02083	0,5292	0,0990	2,515	0,0782	1,985
#4-40	UNC	40	0,02500	0,6350	0,1120	2,845	0,0870	2,210
#5-40	UNC	40	0,02500	0,6350	0,1250	3,175	0,1000	2,540
#6-32	UNC	32	0,03125	0,7938	0,1380	3,505	0,1068	2,711
#8-32	UNC	32	0,03125	0,7938	0,1640	4,166	0,1328	3,372
#10-24	UNC	24	0,04167	1,0583	0,1900	4,826	0,1483	3,768
#12-24	UNC	24	0,04167	1,0583	0,2160	5,486	0,1743	4,428
1/4-20	UNC	20	0,05000	1,2700	0,2500	6,350	0,2000	5,080
5/16-18	UNC	18	0,05556	1,4111	0,3125	7,938	0,2569	6,526
3/8-16	UNC	16	0,06250	1,5875	0,3750	9,525	0,3125	7,938
7/16-14	UNC	14	0,07143	1,8143	0,4375	11,113	0,3661	9,298
1/2-13	UNC	13	0,07692	1,9538	0,5000	12,700	0,4231	10,746
9/16-12	UNC	12	0,08333	2,1167	0,5625	14,288	0,4792	12,171
5/8-11	UNC	11	0,09091	2,3091	0,6250	15,875	0,5341	13,566
3/4-10	UNC	10	0,10000	2,5400	0,7500	19,050	0,6500	16,510
7/8-9	UNC	9	0,11111	2,8222	0,8750	22,225	0,7639	19,403
1-8	UNC	8	0,12500	3,1750	1,0000	25,400	0,8750	22,225
1 1/8-7	UNC	7	0,14286	3,6286	1,1250	28,575	0,9821	24,946
1 1/4-7	UNC	7	0,14286	3,6286	1,2500	31,750	1,1071	28,121
1 3/8-6	UNC	6	0,16667	4,2333	1,3750	34,925	1,2083	30,692
1 1/2-6	UNC	6	0,16667	4,2333	1,5000	38,100	1,3333	33,867
